Controlador de Generador Mebay DC72MR MK3 AMF con Pantalla TFT 4.3″ y Monitoreo Web

1. Pantalla e Interfaz Visual

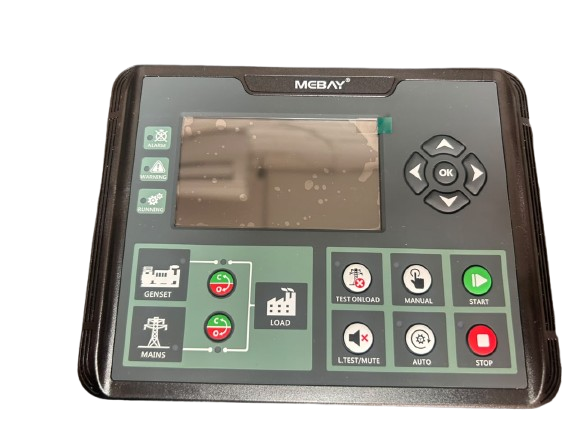

• Pantalla TFT LCD a color de 4,3 pulgadas: Presentación gráfica de alta precisión con simulación de instrumentos, medidores y texto descriptivo en múltiples idiomas.

• Resistencia a ambientes extremos: Pantalla optimizada con rango de operación desde -40 °C hasta 70 °C, permitiendo que el LCD responda rápidamente incluso en climas bajo cero sin congelarse.

• Protección frontal: Panel de silicona con acrílico de alta resistencia e índice de protección frontal de IP65 (contra agua y polvo mediante junta de goma).

2. Funciones de Control y Automatización (AMF + ATS)

• Monitoreo Dual (Red / Generador): Supervisa voltaje, frecuencia y fase de la red eléctrica y del generador ($1\text{P}2\text{W}$, $2\text{P}3\text{W}$, $3\text{P}4\text{W}$).

• Arranque y Parada Automática: Genera la orden de arranque cuando falla la red de la calle y realiza la transferencia de carga hacia el generador de forma automática.

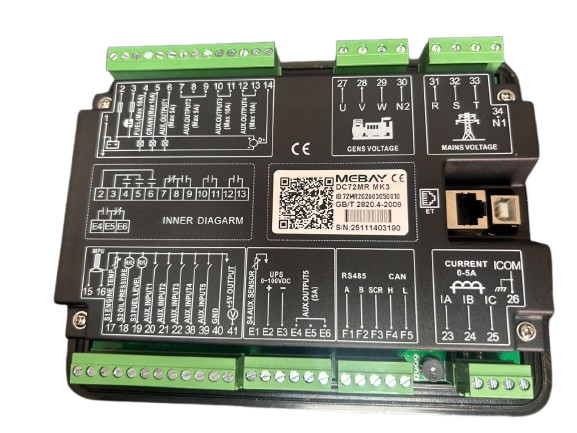

• Relés y Salidas Configurables: Posee 6 salidas de relé (con relés de combustible y arranque capacitados para alta corriente de hasta $16\text{ A}$) y entradas digitales programables para sensores e interbloqueos.

3. Conectividad y Monitoreo Remoto

• Puerto Ethernet (RJ45): Compatible con protocolo TCP/IP, Modbus y la plataforma en la nube GSCLOUD para supervisar el generador vía web o desde una App móvil.

• Puerto RS485 (Modbus-RTU): Facilita la integración a sistemas SCADA, PLCs y monitoreo a distancia («Tres Remotos»: Telemedición, Teleseñalización y Telecontrol).

• Puerto CAN Bus (J1939): Conexión directa a motores diésel con inyección electrónica (ECU), compatible con más de 40 marcas internacionales de motores.

• Puerto USB frontal/posterior: Permite configurar y actualizar parámetros fácilmente desde la PC, incluso con el controlador apagado/sin energía.

4. Lecturas y Monitoreo de Parámetros

• Generador y Red: Voltajes L-N y L-L, Corriente, Frecuencia, Potencia Activa ($\text{kW}$), Potencia Aparente ($\text{kVA}$), Factor de Potencia ($\cos \varphi$) y Energía consumida ($\text{kWh}$).

• Motor: Presión de aceite, temperatura de refrigerante, nivel de combustible, velocidad ($\text{RPM}$), voltaje de batería y alternador de carga, horas de operación acumuladas y contador de mantenimientos.

5. Dimensiones de Instalación

• Medidas externas: $210\text{ mm}\times 160\text{ mm}\times 50\text{ mm}$.

• Corte en lámina/tablero (Panel Cutout): $186\text{ mm}\times 142\text{ mm}$.
