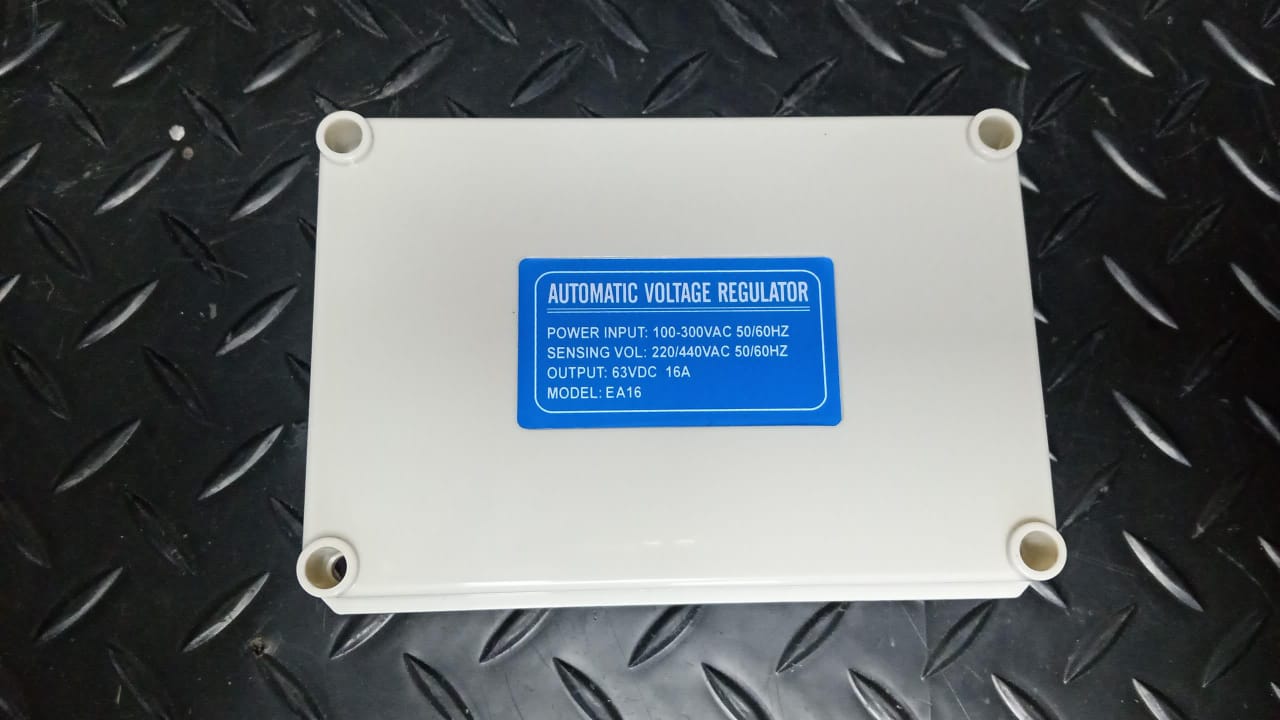

Regulador De Voltaje AVR EA16A

El regulador de voltaje automático EA16A está diseñado para controlar y estabilizar la tensión de salida de generadores eléctricos síncronos que operan sin escobillas (brushless). Funciona detectando continuamente el voltaje del estator principal y ajustando dinámicamente la corriente de excitación en el campo de la excitatriz para mantener la tensión dentro de un margen sumamente estrecho.

Características Principales

• Regulación de Alta Precisión: Mantiene una estabilidad de voltaje de $\pm 0.5\%$ en régimen permanente, adaptándose a variaciones de carga sin fluctuaciones perceptibles.

• Protección por Baja Frecuencia (UFRO): Incluye una función de protección bajo frecuencia ajustable que reduce el voltaje proporcionalmente cuando la velocidad del motor cae, protegiendo tanto la excitatriz como la carga conectada.

• Capacidad de Paralelismo: Equipado con entradas para Transformador de Caída de Corriente (CT droop), lo que permite acoplar fácilmente el generador en paralelo con otros grupos electrógenos o con la red eléctrica.

• Arranque Suave (Soft Start): Incorpora un circuito de rampa de voltaje que asegura una subida progresiva y controlada de la tensión durante el encendido, reduciendo el estrés mecánico y eléctrico en el equipo.

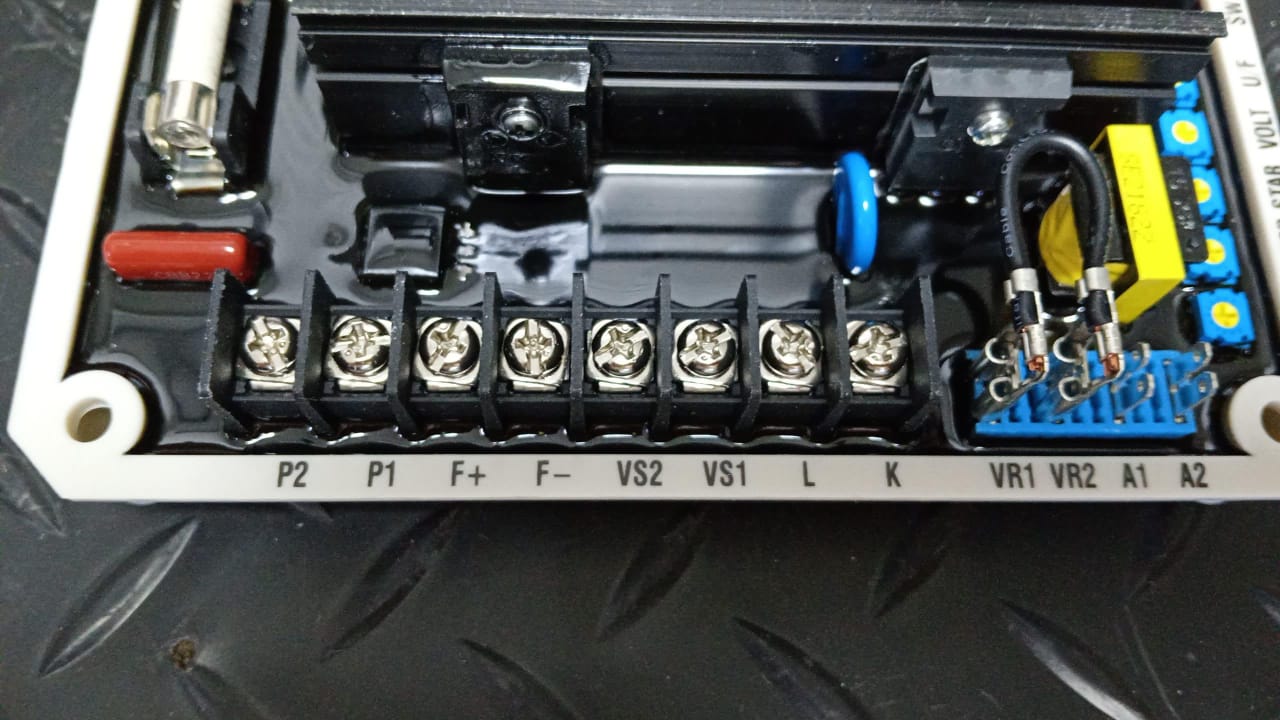

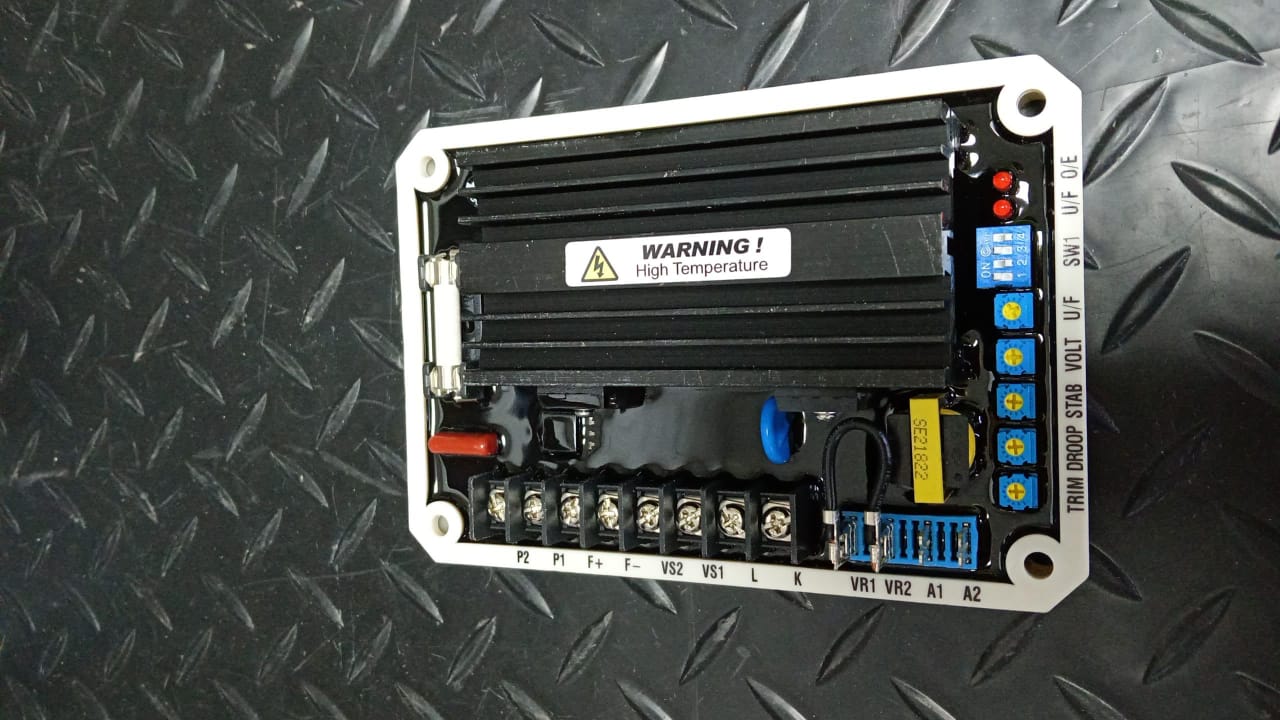

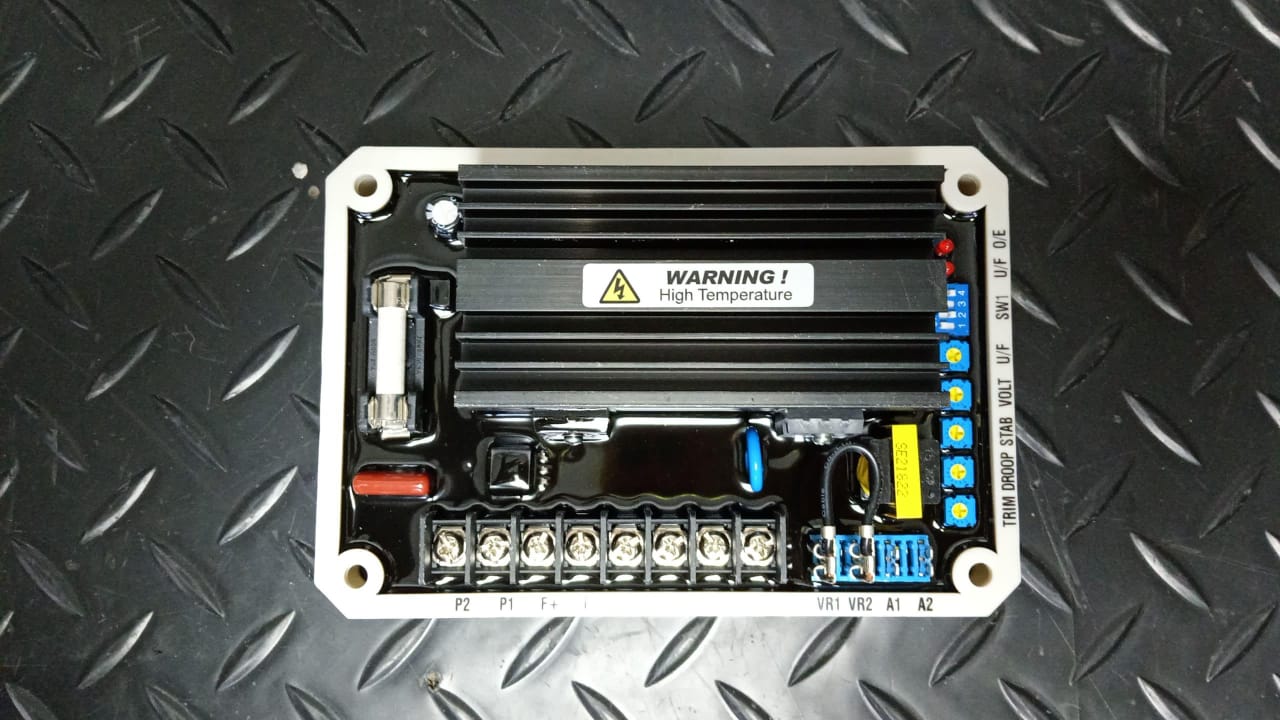

• Construcción Robusta: Diseñado para entornos exigentes, su tarjeta de circuito impreso cuenta con encapsulado protector de resina que la aísla de vibraciones, humedad, polvo y variaciones térmicas.

Especificaciones Técnicas Básicas

• Entrada de Detección/Alimentación: $170-510\text{ VAC}$ (monofásica o trifásica según la configuración).

• Frecuencia de Operación: $50/60\text{ Hz}$ (seleccionable mediante puente o interruptor).

• Salida de Campo: Máximo de $63\text{ VDC}$ a $16\text{ A}$ continuos ($20\text{ A}$ por $10\text{ segundos}$ en régimen forzado).

• Resistencia del Campo: Mínimo de $9\text{ Omega}$.

• Construcción: Encapsulado resistente para alta disipación térmica y protección ambiental.

Aplicaciones Recomendadas Es ideal para el reemplazo o equipamiento original en generadores de marcas reconocidas (como Stamford, Marathon, Leroy Somer, entre otras), en plantas de energía continua, de respaldo crítico (hospitales, centros de datos) y en sistemas de cogeneración.
